مهندسی سازه چگونه براکت‌های نصب خورشیدی را به زیرساخت PV حیاتی تبدیل می‌کند؟

پذیرش گسترده فناوری فتوولتائیک خورشیدی، فتوولتائیک، فتوولتائیک در محیط‌های مختلف جهانی به یک جزء که اغلب نادیده گرفته می‌شود بستگی دارد: براکت نصب خورشیدی. در حالی که پنل خورشیدی خود نور را جذب می کند، براکت خورشیدی به عنوان پایه و ساختار پشتیبانی ضروری عمل می کند، بارهای فیزیکی را تحمل می کند و جهت گیری حیاتی لازم برای عملکرد بهینه را حفظ می کند. این سیستم‌ها بسیار فراتر از قاب‌های ساده هستند، آن‌ها مجموعه‌هایی هستند که با مهندسی دقیق طراحی شده‌اند تا یک پلت‌فرم نصب پایدار و ایمن برای آرایه‌های فتوولتائیک فراهم کنند و به عنوان ستون فقرات ساختاری سیستم عمل کنند. بدون استحکام، دوام و سازگاری بالای ذاتی آنها، وعده انرژی سبز پاک به خطر می افتد.

الزام مهندسی: استحکام و دوام بالا

عملکرد اولیه هر براکت نصب خورشیدی انتقال نیروهای قابل توجهی که بر روی ماژول های PV وارد می شود به طور ایمن به ساختار زیرین یا زمین است. آرایه های خورشیدی با سه خطر زیست محیطی عمده روبرو هستند که عملکرد مکانیکی برتر را می طلبد:

بار باد: این اغلب مهم ترین چالش است، به ویژه در مناطق با باد شدید یا در تاسیسات مرتفع مانند سیستم های سقف تجاری. باد هم فشار بالابرنده و هم فشار رو به پایین ایجاد می‌کند و به براکت‌ها باید استحکام فوق‌العاده بالایی برای جلوگیری از خرابی فاجعه‌بار داشته باشد. طراحی باید تلاطم، عوامل رگبار، و اثرات آیرودینامیکی را در نظر بگیرد، تا اطمینان حاصل شود که سیستم لنگر می‌ماند و ماژول‌ها از جای خود خارج نمی‌شوند.

بار برف: در آب و هوای معتدل و سردتر، تجمع برف و یخ به تنش عمودی فوق العاده ای اضافه می کند. ساختار پشتیبان باید طوری طراحی شود که این بار مرده را در دوره های طولانی بدون انحراف یا خستگی مواد که می تواند به سلول های خورشیدی ظریف درون ماژول های فتوولتائیک آسیب برساند، تحمل کند.

بار لرزه ای: در مناطق لرزه‌ای فعال، براکت نصب خورشیدی باید نیروهای اینرسی را مدیریت کند. این سیستم به استحکام کافی برای جلوگیری از حرکت بیش از حد نیاز دارد و در عین حال دارای انعطاف پذیری برای جذب شوک است که عملکرد پایدار ماژول های فتوولتائیک را در طول و بعد از یک رویداد تضمین می کند.

برای دستیابی به دوام لازم، براکت ها برای عمر مفید 25 سال یا بیشتر طراحی شده اند که با طول عمر ماژول های خورشیدی با کیفیت بالا مطابقت دارد. این طول عمر بسیار مهم است زیرا تعویض یا تعمیر یک سیستم براکت شکست خورده اغلب کار فشرده و پرهزینه است و باعث کاهش توان مالی کل نصب می شود. بنابراین، انتخاب مواد و دقت طراحی بهینه سازه از اهمیت بالایی برخوردار است.

سازگاری و تطبیق پذیری در سراسر مناظر

یک تمایز کلیدی برای کیفیت بالا تامین کننده براکت نصب خورشیدی چین توانایی ارائه راه حل هایی است که سازگاری واقعی را در سه محیط اصلی استقرار نشان می دهد: سقف، زمین و آب. هر محیط چالش های منحصر به فردی را ارائه می دهد که به طراحی های تخصصی براکت نیاز دارد:

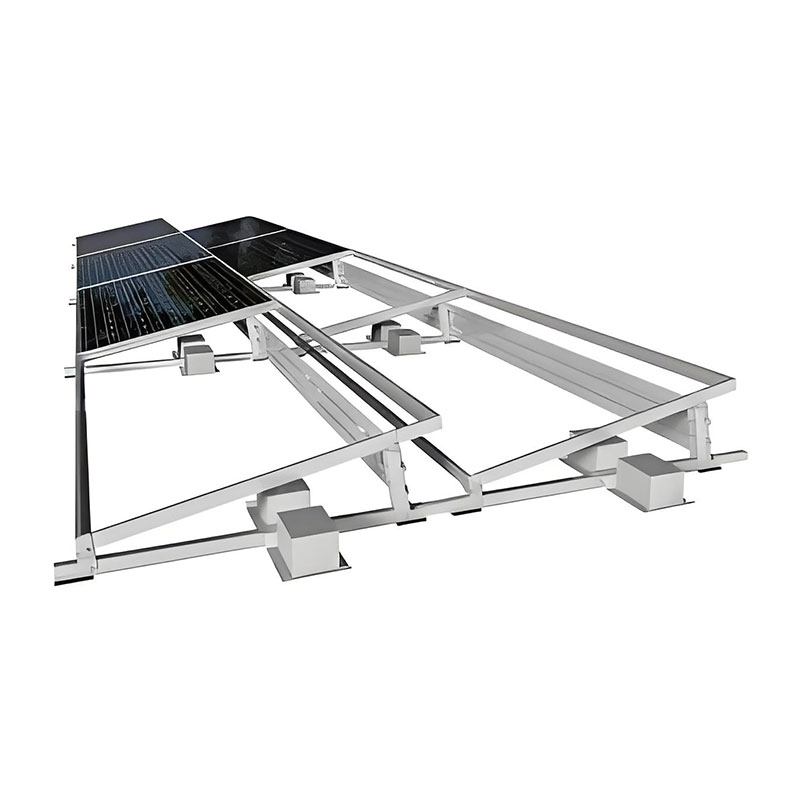

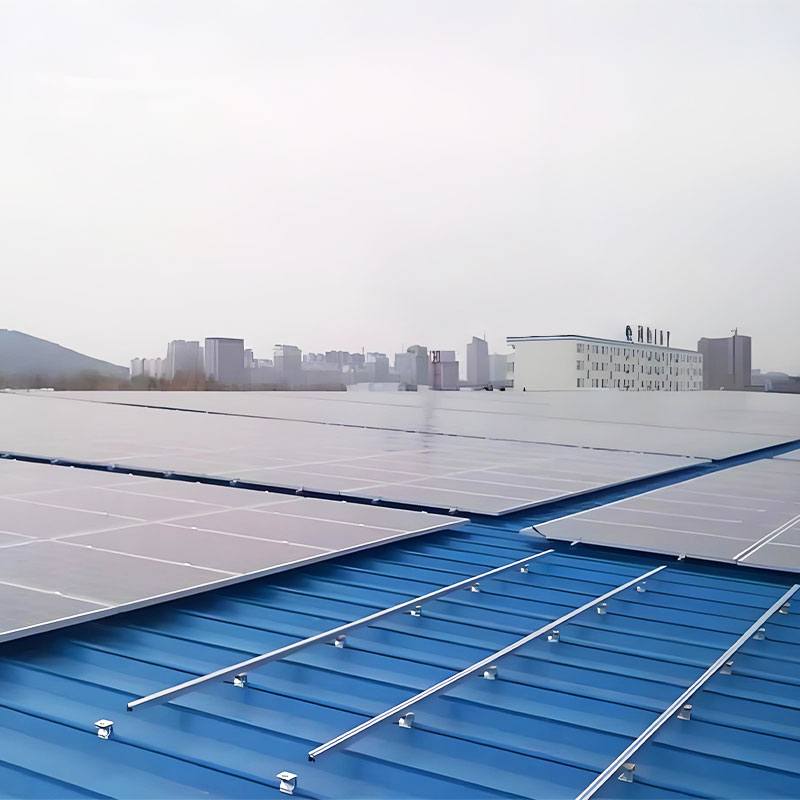

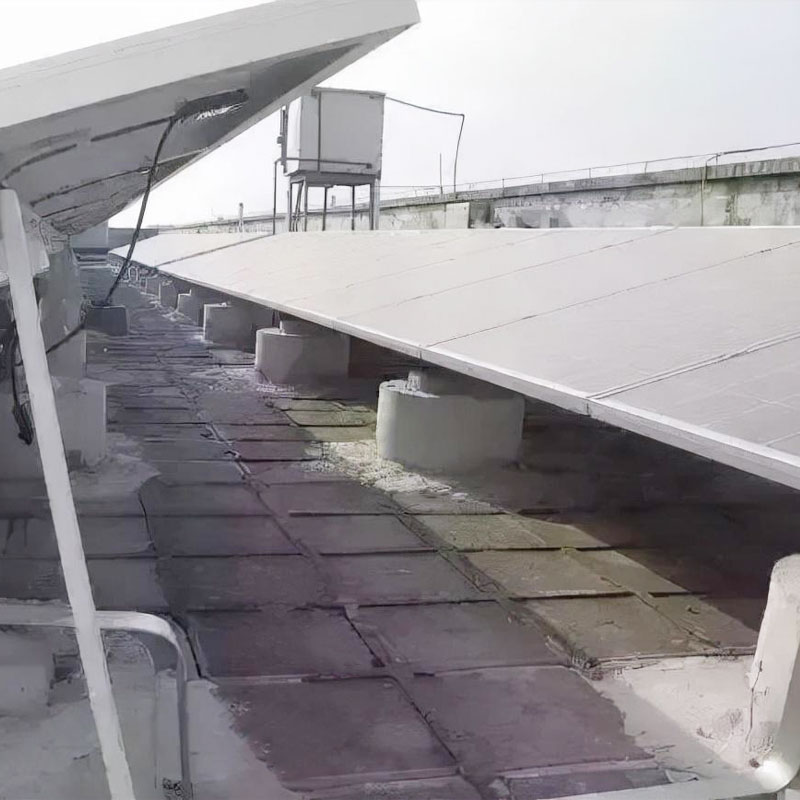

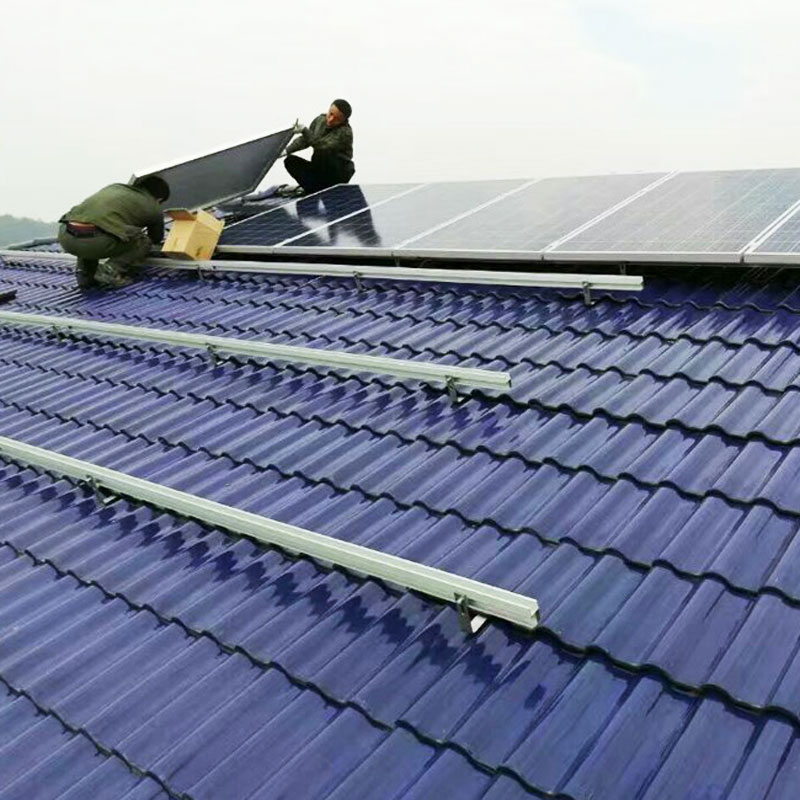

نصب سقف: این سیستم‌ها برای حفظ یکپارچگی سقف، سیستم‌های بدون نفوذ یا با حداقل نفوذ را می‌طلبند. براکت ها برای سقف های مسطح اغلب از سیستم های بالاست استفاده می کنند که به جای لنگرها به وزن تکیه می کنند و به محاسبات پیچیده ای نیاز دارند تا بالاست را در مقابل افزایش باد متعادل کنند. سیستم‌های سقف شیبدار از مکانیزم‌های ریلی و گیره‌ای تخصصی استفاده می‌کنند که به طور یکپارچه با مواد سقف موجود، مانند زونا، کاشی، یا فلز ارتباط برقرار می‌کنند.

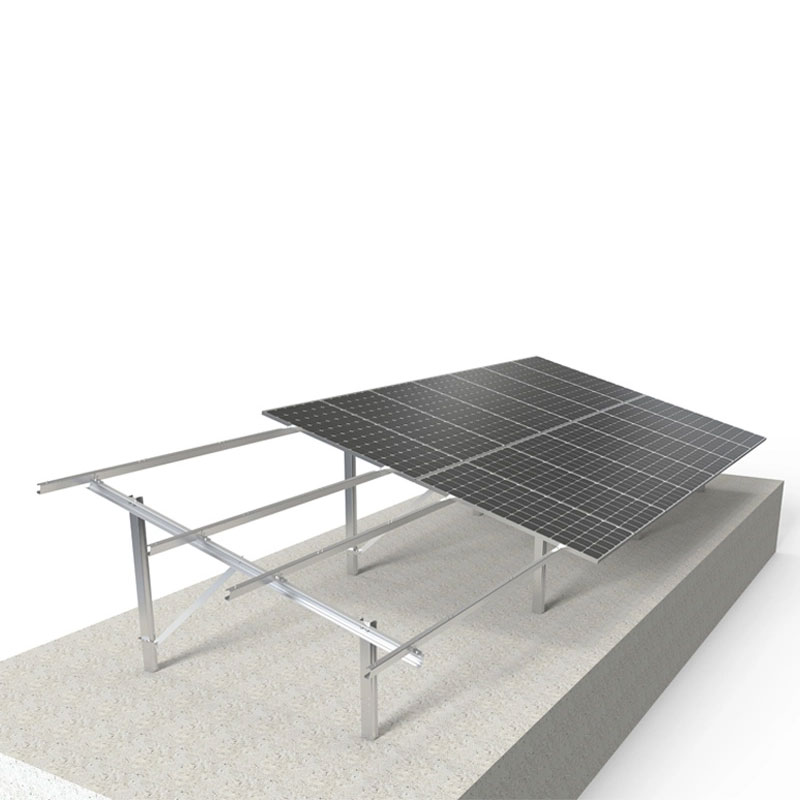

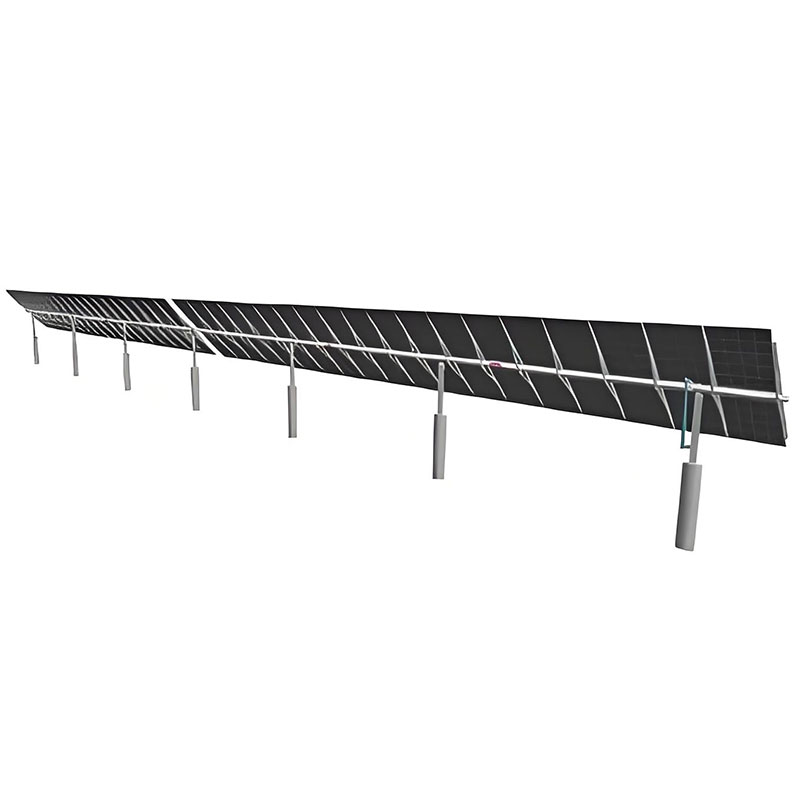

تاسیسات زمینی: اینها نیاز به راه حل های فونداسیون مستحکم دارند، مانند پایه های بتنی، شمع های پیچ، یا لنگرهای زمین. براکت ها آرایه های بزرگ، شیب ثابت یا ردیاب را تشکیل می دهند که برای تیرهای اصلی و ستون ها، فولاد یا آلومینیوم گیج سنگین تری می طلبد. سازگاری در اینجا به معنای جبران زمین ناهموار و حصول اطمینان از تراز دقیق ردیف است.

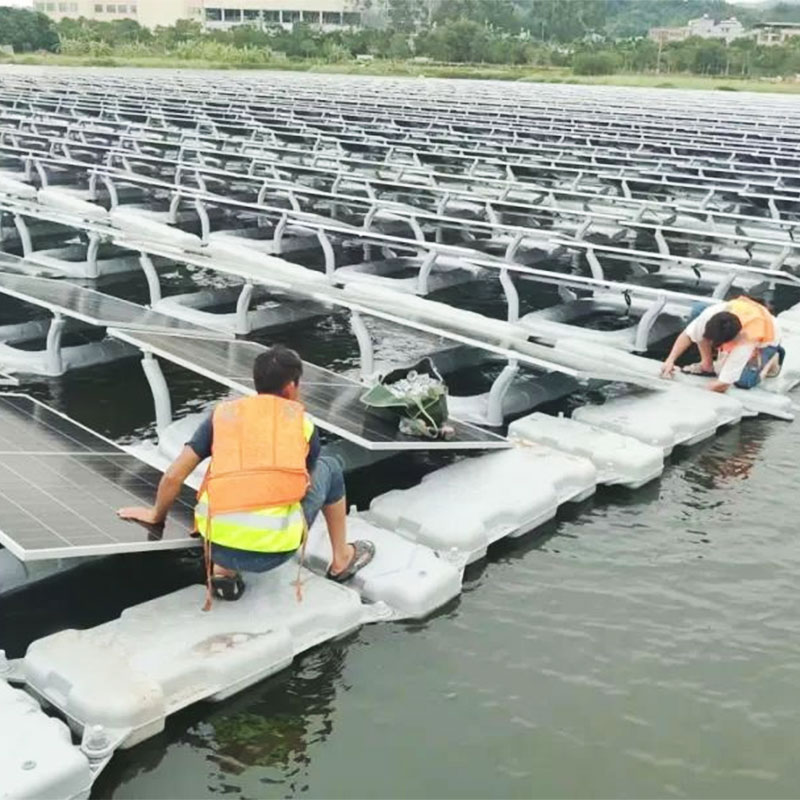

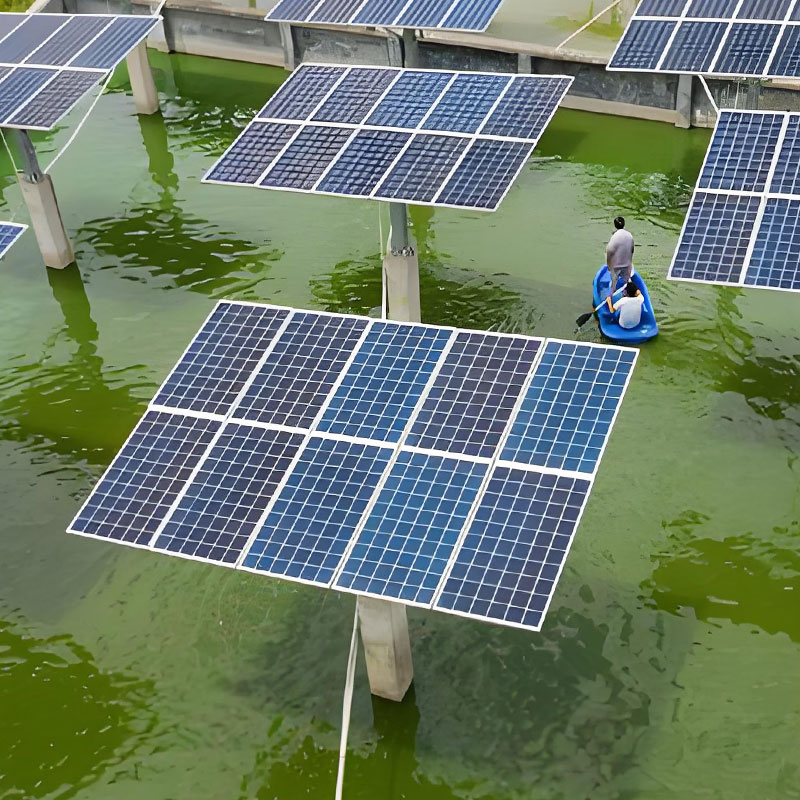

تاسیسات آب: این بخش خاص اما رو به رشد نیاز به شناور دارد سازه‌های پشتیبانی که دستگاه‌های شناور و سیستم‌های پهلوگیری خاص را با هم ادغام می‌کنند. براکت ها باید در برابر شرایط بسیار خورنده و حرکت دینامیک آب مقاوم باشند و عملکرد پایدار ماژول های فتوولتائیک را علی رغم جریان ها و امواج تضمین کنند.

پیچیدگی این متغیرهای محیطی به این معنی است که فرآیند طراحی برای هر براکت نصب خورشیدی سیستم باید با تجزیه و تحلیل دقیق مهندسی سایت خاص شروع شود، که اغلب بر ابزارهای پیشرفته برای شبیه سازی و طراحی بهینه سازی سازه تکیه می کند.

پیوند مستقیم با عملکرد سیستم PV

سیستم براکت فقط برای بالا نگه داشتن پانل ها نیست، بلکه در مورد به حداکثر رساندن تولید انرژی است. پلت فرم نصب پایدار و ایمن از چند طریق مستقیماً بر کارایی و عمر سیستم فتوولتائیک کلی تأثیر می گذارد:

زاویه و جهت: براکت ها شیب و آزیموت دقیق، جهت قطب نما، ماژول ها را تنظیم می کنند. حتی نادرستی جزئی می تواند به طور قابل توجهی برداشت انرژی را کاهش دهد. براکت های با دقت بالا این هندسه را برای چندین دهه حفظ می کنند.

مدیریت حرارتی: طراحی از براکت نصب خورشیدی بر جریان هوا در زیر پانل ها تأثیر می گذارد. تهویه موثر بسیار مهم است زیرا دمای بالا ماژول باعث کاهش کارایی می شود. یک سیستم به خوبی طراحی شده اجازه می دهد تا هوا به گردش در آمده و حفظ شود ماژول های فتوولتائیک خنک کننده و به حداکثر رساندن توان خروجی

کاهش استرس: براکت‌های طراحی یا نصب نادرست می‌توانند باعث ایجاد فشار مکانیکی بر روی ماژول‌ها شوند که منجر به ایجاد ریزترک‌ها در سلول‌های خورشیدی می‌شود که یکی از دلایل اصلی تخریب طولانی‌مدت انرژی است. یک ساختار پشتیبانی با کیفیت نیروی گیره یکنواخت را فراهم می کند و یکپارچگی ساختاری پانل ها را حفظ می کند، در نتیجه کارایی و عمر کل سیستم فتوولتائیک را افزایش می دهد.

در اصل، براکت نصب خورشیدی عامل خاموشی است که مجموعه‌ای از اجزا را به یک دارایی انرژی با عملکرد پایدار و طولانی مدت تبدیل می‌کند. این زیرساخت حیاتی مستلزم مشارکت با تولیدکنندگان متخصص است که قادر به ادغام دقت مهندسی با نوآوری علم مواد هستند.

چه استانداردهای تولیدی و علم مواد پایداری طولانی مدت سیستم های پشتیبانی فتوولتائیک را تضمین می کند؟

بازار ایجاب می کند که براکت های خورشیدی پشتیبانی و حفاظت قابل اعتمادی را برای دارایی هایی با ارزش ده ها هزار یا حتی میلیون ها دلار ارائه دهند. این امر مستلزم تمرکز دقیق بر انتخاب مواد و رعایت استانداردهای بین المللی و ملی در طول فرآیند تولید است.

انتخاب مواد: سنگ بنای دوام

محیط اطراف یک مزرعه خورشیدی ذاتاً خواستار است. بین تابش UV، نوسانات گسترده دما، گرد و غبار ساینده و رطوبت، مواد انتخاب شده برای براکت نصب خورشیدی باید از نظر مقاومت در برابر خوردگی و خستگی استثنایی باشند.

آلومینیوم: آلومینیوم سبک وزن، ذاتاً مقاوم در برابر خوردگی و ماشینکاری آسان، آلومینیوم، اغلب در آلیاژهای 6005-T5 یا 6063-T6، ماده ترجیحی برای قطعات ریل و گیره است، به ویژه برای تاسیسات سقفی که در آن وزن یک محدودیت اولیه است. روکش آنودایز شده آن یک لایه حفاظتی اضافی می‌افزاید و دوام مورد نیاز برای چندین دهه قرار گرفتن در معرض را افزایش می‌دهد.

فولاد و گالوانیزه گرم HDG: برای سیستم‌های نصب زمینی سنگین، جایی که حداکثر استحکام بالا برای پست‌ها و اجزای ساختاری بزرگ مورد نیاز است، فولاد ماده انتخابی است. با این حال، فولاد خام بسیار مستعد زنگ زدگی است. اینجاست که فرآیندی که توسط سازندگانی که به عنوان کارخانه براکت فتوولتائیک HDG معرفی شده اند ضروری می شود. گالوانیزه گرم شامل غوطه ور کردن اجزای فولادی ساخته شده در حمامی از روی مذاب است. این فرآیند یک پوشش متالورژیکی متصل و ضخیم از روی ایجاد می‌کند که به عنوان یک آند قربانی عمل می‌کند و دهه‌ها مقاومت در برابر خوردگی برتر را ارائه می‌کند که برای عملکرد پایدار درازمدت سیستم بسیار مهم است.

فولاد ضد زنگ: فولاد ضد زنگ که برای اجزای کوچک و حیاتی مانند بست ها، پیچ ها، مهره ها و واشرها به مقدار کم استفاده می شود، بالاترین سطح مقاومت در برابر خوردگی را ارائه می دهد و تضمین می کند که اتصالات حیاتی که یکپارچگی ساختاری سازه پشتیبانی را حفظ می کنند هرگز خراب نمی شوند.

انتخاب این مواد با راندمان بالا مستقیماً مسئول تضمین عملکرد پایدار ماژول های فتوولتائیک با کاهش بزرگترین تهدید برای طول عمر ساختاری است: پوسیدگی مواد.

نقش دقت و استاندارد سازی در تولید

عملکرد و دوام یک براکت خورشیدی به طور ذاتی با کنترل کیفیت و دقت فرآیند تولید آن مرتبط است. براکت های تولید انبوه باید به طور مداوم از تلورانس های سختگیرانه برخوردار باشند تا از قابلیت تعویض و اتصال قابل اعتماد در هنگام نصب سریع در میدان اطمینان حاصل شود.

در مورد تولیدکنندگان بزرگ و حرفه ای، ادغام فناوری های پیشرفته، سازگاری و انطباق را تضمین می کند. به عنوان مثال، شرکت مهندسی ترافیک Ningbo Zhenhao، که به عنوان یک شرکت معتبر شناخته می شود. تامین کننده براکت نصب خورشیدی چین و یک کارخانه براکت فتوولتائیک HDG، تمرکز خود را بر دقت ساخت ناشی از تجربه خود در محصولات زیرساختی در مقیاس بزرگ اعمال می کند. این شرکت به تجهیزات تخصصی، از جمله تجهیزات تولید برد محافظ با سرعت بالا، سازگار با بخش فتوولتائیک، متکی است که کیفیت و خروجی تولید را تضمین می کند. علاوه بر این، تعهد آنها به دقت، جایی که طراحی محصول با استفاده از رایانه انجام می‌شود، امکان ترجمه مدل‌های طراحی بهینه‌سازی ساختاری پیچیده را مستقیماً به توالی‌های تولید دقیق فراهم می‌کند.

رعایت استانداردهای ملی و بین المللی

یک عامل اصلی اعتمادساز برای استقرار جهانی انرژی خورشیدی این است که اطمینان حاصل شود که براکت نصب خورشیدی استانداردهای ملی و کدهای بین المللی را برآورده می کند یا از آن فراتر می رود. این اعتبار تأیید می کند که محصول پشتیبانی و حفاظت قابل اعتماد وعده داده شده را ارائه می دهد و برای هدف در محیط های نظارتی مختلف مناسب است. انطباق معمولاً شامل آزمایش و صدور گواهینامه در برابر موارد زیر است:

کدهای سازه ای: اینها، مانند ASCE 7 و Eurocodes، تضمین می کنند که براکت می تواند در برابر باد شدید محاسبه شده، برف و بارهای لرزه ای مقاومت کند.

استانداردهای مواد: اینها، مانند ASTM و ISO، ترکیب شیمیایی، استحکام تسلیم و مقاومت در برابر خوردگی آلیاژهای آلومینیوم و فولاد مورد استفاده را تأیید می کنند.

مدیریت کیفیت: این، مانند ISO 9001، گواهی می دهد که کارخانه براکت فتوولتائیک HDG یک سیستم قوی برای کنترل کیفیت از منبع مواد خام تا بازرسی محصول نهایی را اجرا می کند.

با رعایت این استانداردهای غیرقابل مذاکره، سازندگان تضمین می کنند که ساختار پشتیبانی آنها یکپارچگی پلت فرم نصب پایدار و ایمن را در کل عمر سیستم حفظ می کند.

آینده سازه های حمایتی و انرژی سبز

تکامل براکت نصب خورشیدی به سمت یکپارچگی و کارایی بیشتر در حال حرکت است. روندهای آینده عبارتند از:

سیستم های ردیابی یکپارچه: براکت هایی که دارای موتور تک محوره یا دو محوره برای دنبال کردن خورشید هستند، کارایی و عمر کل سیستم فتوولتائیک را به میزان قابل توجهی افزایش می دهند.

کامپوزیت های سبک: تحقیق در مورد پلیمرهای پیشرفته و فایبرگلاس برای ارائه یکپارچگی ساختاری با کاهش وزن مواد و افزایش مقاومت در برابر خوردگی، به ویژه برای سقف ها و محیط های چالش برانگیز آب.

بهینه سازی دو وجهی: طراحی‌های جدید براکت‌هایی که سایه‌های قسمت پشتی ماژول را به حداقل می‌رسانند و پانل‌های دو وجهی را قادر می‌سازند نور منعکس شده را جذب کنند و تولید انرژی را به حداکثر برسانند.

را براکت نصب خورشیدی یک فناوری توانمند اساسی در تغییر جهانی به سمت انرژی سبز است. نقش آن فراتر از پشتیبانی فیزیکی است، این پیوند مهندسی شده بین نور خام خورشید و تولید برق قابل اعتماد است. از طریق طراحی دقیق بهینه سازی ساختاری، استفاده از مواد با راندمان بالا مانند فولاد HDG و آلومینیوم تخصصی، و رعایت دقیق استانداردهای ملی، سازندگان اطمینان حاصل می کنند که این سازه های ضروری عملیات پایدار طولانی مدت لازم برای حفظ رشد صنعت خورشیدی در سراسر جهان را فراهم می کنند.
